Imaginez un instant : pour les besoins d’un chantier, vous creusez un trou, une tranchée ou une fosse et y descendez. Et là, patatra, la paroi s’effondre et vous ensevelit, en moins d’une demi-seconde, sans prévenir. Parmi les causes d’accidents de fouilles en tranchées, réseaux enterrés ou fosses, 75 % concernent directement l’éboulement des parois de la fouille. Pourtant, une innovation majeure a fait son apparition pour contrer ce risque : le blindage de fouilles. Ce dispositif résistant, léger et rapide à mettre en place assure la sécurité des travailleurs, à condition d’en connaître les fondements. L’absence de blindage, un blindage insuffisant ou incomplet, des problèmes lors de sa mise en place ou de son retrait ou encore le manque de préparation reviennent le plus souvent dans les causes majeures des accidents.
Dans cet article, nous vous expliquons les tenants et aboutissants du blindage de fouilles.
Un risque, une solution

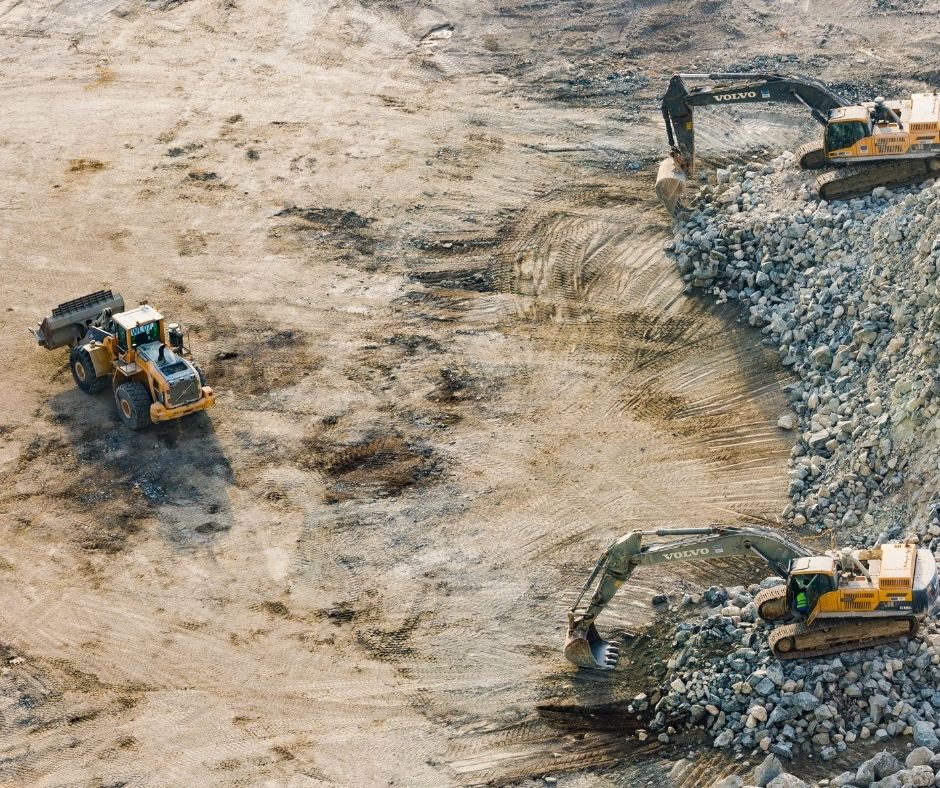

![Chantier de fouilles](https://www.btd.systems/wp-content/uploads/2021/05/Sans-titre.jpg)
Les facteurs de risque et risques associés

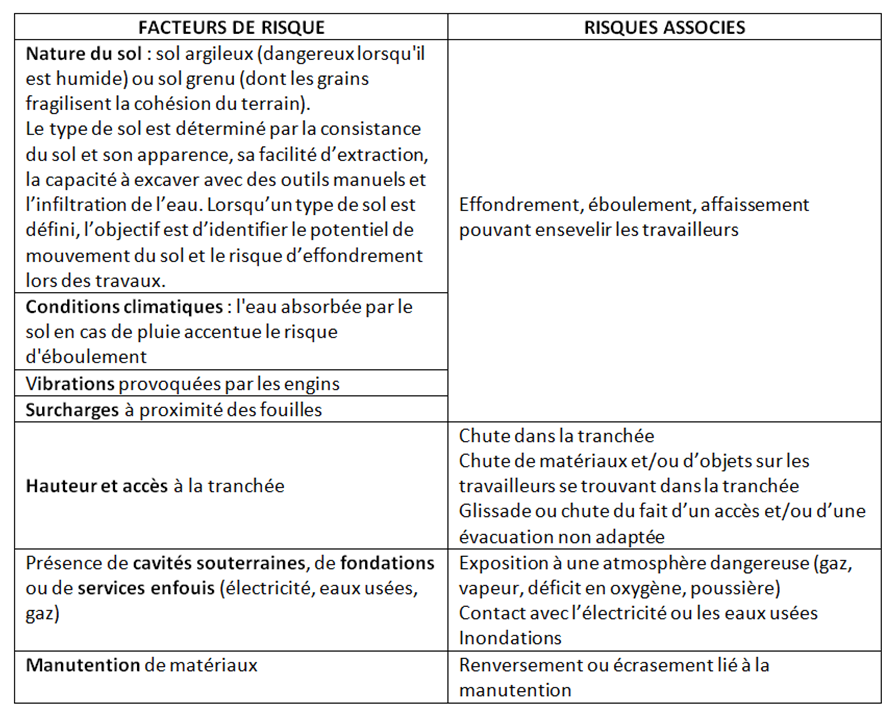

Une excavation est un trou dans le sol causé par l’enlèvement de matériaux. Une tranchée est une excavation dont la profondeur dépasse (est plus large) la largeur. Les éboulement de terre constituent un risque majeur pour les travailleurs du bâtiment. Mais si descendre dans une tranchée est dangereux, rester en surface l’est tout autant si celle-ci n’est pas protégée. Les facteur de risques et les risques associés sont multiples :
![](https://www.btd.systems/wp-content/uploads/2021/05/Image1.png)
La solution : le blindage de fouilles
Le blindage de fouilles est un dispositif résistant, léger et rapide à mettre en place, qui assure la sécurité des travailleurs en évitant la décompression du terrain.
On classe les blindages en deux catégories : les blindages lourds et les blindages légers.
BLINDAGES LOURDS Caissons métalliques Palplanches mis en place avant le terrassement Blindage à simple ou double glissière Machine à blinder | BLINDAGE LEGERS Blindage par panneaux modulaires (PEHD, aluminium) |
Fouilles larges ou profondes (de 6 à 30m) | Fouilles inférieures à 2,50m |
Mise en place au moyen d’engins de levage | Mise en place manuelle grâce à leur malléabilité et leur légèreté |
Quand blinder : Que dit la loi ?

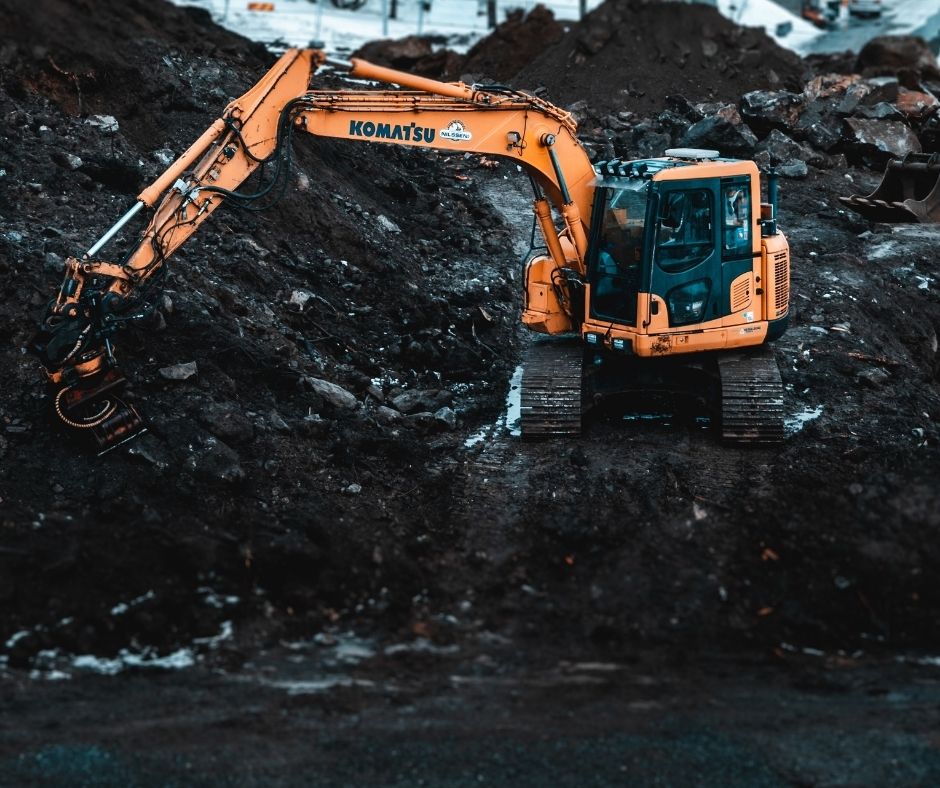

![chantier et engin](https://www.btd.systems/wp-content/uploads/2021/05/Sans-titre-1.jpg)
Des textes de loi régissent précisément le terrassement de tranchées ou de fouilles. Evacuation des travailleurs, franchissement ou encore retrait des dispositifs, tout y est cadré dans le décret du 8 janvier 1965.
Article R4534-24
Le blindage est obligatoire si les parois sont sensiblement verticales et que la tranchée est étroite : tranchées de plus de 1,30 mètre de profondeur et d’une largeur égale ou inférieure aux deux tiers de la profondeur.
La nature du terrain, des surcharges de toutes nature (constructions, matériaux, circulation), les conditions hydrologiques, les vibrations diverses ou encore la nature des travaux interviennent dans la stabilité globale de la fouille.
Les parois des autres fouilles en tranchée, ainsi que celles des fouilles en excavation ou en butte sont aménagées, eu égard à la nature et à l’état des terres, de façon à prévenir les éboulements. À défaut, des blindages, des étrésillons ou des étaiements appropriés à la nature et à l’état des terres sont mis en place. Ces mesures de protection ne sont pas réduites ou supprimées lorsque les terrains sont gelés.
Article R4534-25
Pour la détermination de l’inclinaison à donner aux parois ou pour l’établissement des blindages, il est tenu compte des surcharges dues aux constructions ou aux dépôts de toute nature, tels que matériaux divers, déblais, matériel, existant dans le voisinage, ainsi que des surcharges et des ébranlements prévisibles dus à la circulation sur les voies carrossables, les pistes de circulation et les voies ferrées se trouvant à proximité des fouilles.
Article R4534-30
La hauteur du blindage est au moins égale à la profondeur de la fouille.
Pour éviter tout renversement ou déplacement, le blindage, après avoir été descendu dans la fouille, est convenablement calé.
Article R4534-32
Si la fouille fait plus d’1m30 de profondeur, les matériaux et déblais doivent se situer après une berme de 40cm minimum. Celle-ci doit rester dégagée de tout dépôt en permanence.
Article R4534-34
Un examen du blindage doit être effectué par une personne compétente (dont le nom et la qualité sont consignés dans le registre de sécurité) après chaque période de pluie ou de gel. Le cas échéant, le blindage doit être consolidé.
Comment poser un blindage de fouilles ?

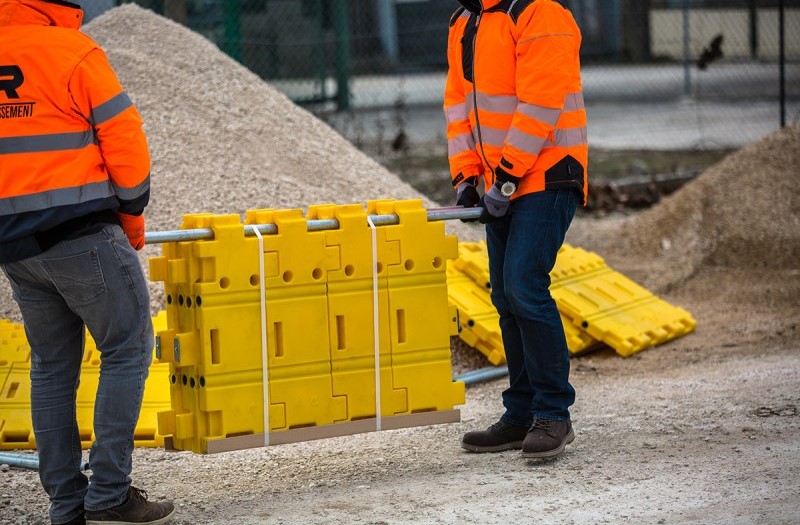

![le dispositif de blindage de fouilles léger](https://www.btd.systems/wp-content/uploads/2021/05/blindage-de-fouilles-leger-pour-protection.jpg)
Que dois-je faire avant de commencer une excavation ?
Pour réaliser des travaux en tranchée, il faut anticiper les techniques de blindage dans un “plan de blindage”. Ce plan est à la charge de l’employeur ou du superviseur, qui est responsable des travaux et doit prendre les mesures nécessaires pour identifier tous les risques avant de commencer tout travail. Le plan de blindage doit intégrer les éléments suivants :
- Etude préalable du sol : cette étape permet d’identifier les types de sol et d’avoir une première idée du type de blindage à utiliser
- Evaluation de l’état réel du terrain à creuser en fonction de paramètres exogènes (intempéries, température, durée du chantier, présence de véhicules ou engins pouvant causer des vibrations)
- Topographie et nature réelle du terrain. Les propriétés du sol varient souvent à l’intérieur d’une même tranchée (p. ex., le type de sol change de la surface au fond et le long de la tranchée)
- Nature des travaux : c’est elle qui détermine la profondeur et la surface des fouilles
- Préexistence d’ouvrages dans le sous-sol : Déterminer si ceux-ci exercent une pression sur le sol et affectent les parois de la tranchée
- Services enfouis : marquer leur emplacement, s’assurer qu’ils sont hors-tension et renseigner leurs numéros de téléphone d’urgence
- Tracé précis de l’ouvrage : Planifier une organisation du chantier, y compris le déplacement des débris loin de la fouille
- Niveaux et présence de gaz, vapeur, poussière, oxygène
- Equipements de protection individuelle : identifier les EPI adéquats
- Moyen d’accès et de sortie de la fouille
- Permis de travail des travailleurs ayant accès à la fouille
- Plan d’urgence et procédures de sauvetage
- Inventaire des risques existants et des mesures de sécurité, à destination des travailleurs
- Plan B au cas où les conditions météorologiques viennent perturber le plan initial

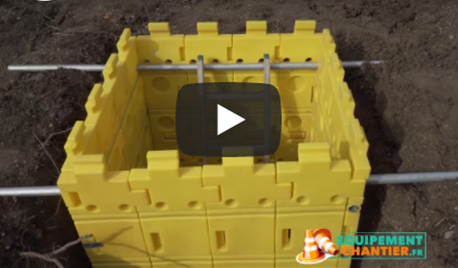

Comment installer un dispositif de blindage de fouilles léger ?
L’installation d’un blindage ainsi que sa désinstallation comportent des risques qu’il faut prendre en compte dans le plan de blindage. Aussi, il convient de respecter certains principes :
- Lors de la pose et de la dépose du blindage, aucune présence humaine dans la fouille
- Faire superviser l’installation par une personne compétente à l’extérieur de la fouille
- Respecter le mode opératoire fourni par le fabricant et travailler par étapes successives (tout comme pour la désinstallation)
- Ne pas prendre d’appuis sur un réseau, éviter tout dommage aux ouvrages en place. Avant de creuser, vérifier leur localisation.
- Ne laisser aucun espace entre les parois de la fouille et le terrain et extraire l’eau le cas échéant
- Laisser dépasser le blindage de la fouille de 15cm environ, et laisser des bermes de 40cm libres de matériaux le long de la tranchée
- La circulation des véhicules doit se faire à plus de 3m des tranchées
Accès à la fouille. Que doit-on faire et que ne doit-on pas faire ?
Une fois le blindage installé, l’accès à la fouille doit rester règlementé et soumis à une grande vigilance.
Ainsi, il convient de mettre en place un garde-corps autour de la fouille, et de limiter l’accès aux seules personnes disposant d’une autorisation. De plus, lorsqu’un travailleur se trouve dans la fouille, un autre doit se trouver en surface pour avertir de tout danger et fournir l’aide d’urgence. Quoiqu’il en soit, il est primordial de vérifier visuellement la stabilité des parois et du sol et de repérer les signes d’éboulement et la présence d’eau dans la fouille. En cas de doute, il faut alerter la hiérarchie.
Enfin, des conduites sont à proscrire, comme le travail sous des charges ou matériaux suspendus ou la pose de déblais, outils ou matériaux au bord de la tranchée. Aussi, tout travailleur doit veiller à ne jamais pénétrer dans la tranchée sans avoir vérifié la qualité de l’air (vapeur, gaz, oxygène), à ne pas se fier au gel comme stabilisateur du terrain et à ne jamais se tenir derrière un véhicule en marche arrière.
Vous l’aurez compris, le travail en excavation ou en tranchée n’est pas sans risque. Mais la solution blindage permet de d’écarter le risque d’effondrement et d’ensevelissement, risque mortel et quasi omniprésent dans le BTP. Facteurs de risques et conséquences, réglementation, installation et utilisation, vous savez désormais tout sur le blindage de fouilles.
